あいぼむプロダクツ

RaSCSI Adapter

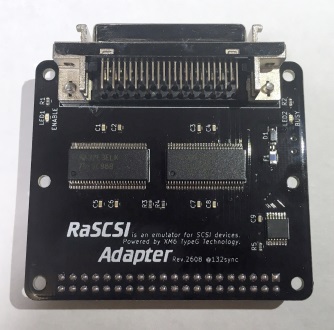

RaSCSI Adapter(以下:本アダプタ)は, GIMONS氏が作成・公開している RaSCSI に対応したRaspberry Pi向け変換基板です.

家電のKENCHAN様で委託頒布させていただいてます.

特徴

SCSIバス信号レベル変換
SCSIバス(5V)とGPIO(3.3V)のレベル変換を行います.
アクティブターミネータを実装
ON/OFF切り替え可能なアクティブターミネータを内蔵しています.
ターゲット・イニシエータ両対応
SCSIドライブをエミュレートするターゲットモードに加え,SCSIドライブから直接イメージを作成したり出来るイニシエータモードに対応しています.

利用方法

バイナリは?
RaSCSIは[aibom]のバイナリをご利用ください.
カーネルモジュールは,改めてコンパイルしなおす必要があります
接続と実行
本アダプタをRaspberryPiのGPIOへ接続してください.
rascsiを sudo実行して ENABLEが緑点灯することを確認してください.
ENABLEが緑点灯しない場合は,異なるバイナリを実行している可能性があります.
詳しい使い方などは, 公式サイト導入書を参照してください.

各部の説明

スライドスイッチ
TERM ターミネータON/OFF切り替え
スライドスイッチで切り替えます.通常はONのままでかまいません.

回路図

ダウンロード
